Konstrukce

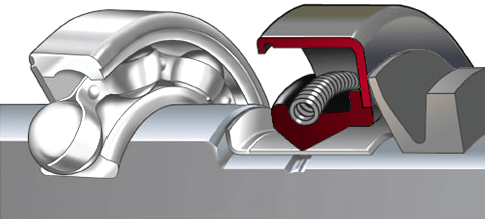

Standardní gufero je tvořeno vnitřní pružnou částí, která je zakončena těsnicím
břitem s pružinkou. Gufero může být také osazeno druhým břitem (prachovkou),
který chrání těsnicí břit před znečištěním. Vnější část gufera je tvořena kovovým
výztužným kroužkem uloženým v elastickém plášti. Elast plášť eliminuje teplotní
roztažnost a povrchovou drsnost zástavbového prostoru.
Zvláštní provedení gufer mohou mít nerezovou pružinku, kovový plášť, kovové
pouzdro nebo hydrodynamické drážkování břitu. Mohou být oboustranná nebo
bez pružinky,
Přehled typů
Standardní gufera bez prachovky typ A (G)
Provedení A (G) představuje standardní typ gufera. Díky absenci prachovky,
která chrání těsnicí břit před nečistotami, je typ A vhodný spíše pro aplikace
s čistým vnějším prostředím. Alternativní označení: BA, DR101 SealJet.
WA G NBR
Materiál: NBR
Provozní teplota: -40 °C až +80 °C (max. 100 °C)
Obvodová rychlost: ≤ 12 m/s
Pracovní tlak: ≤ 0,5 bar
Pro čistá vnější prostředí. Pro aplikace bez zvýšených nároků na teplotu nebo chemickou odolnost.
VIA G FPM
Materiál: FPM (FKM)
Provozní teplota: -30 °C až +170 °C (max. 200 °C)
Obvodová rychlost: ≤ 35 m/s
Pracovní tlak: ≤ 0,5 bar
Pro čistá vnější prostředí. Pro aplikace s vyššími
nároky na teplotu a chemickou odolnost. Pružinka
je vyrobena z nerez oceli.
SIA G SI
Materiál: SI
Provozní teplota: -50 °C až +130 °C (max. 150 °C)
Obvodová rychlost: ≤ 35 m/s
Pracovní tlak: ≤ 0,5 bar
Pro čistá vnější prostředí. Pro aplikace s vyššími
nároky na teplotu a chemickou odolnost. Silikonová
gufera jsou vhodná pro potravinářství.
|
|
|
|
Standardní gufera s prachovkou typ AS (GP)
Provedení AS (GP) představuje standardní typ gufera. Díky prachovce, která
chrání těsnicí břit před znečištěním, je typ AS (GP) vhodný i pro znečištěná
vnější prostředí, která obsahují zvýšený výskyt abrazivních látek.
Alternativní označení: BASL, DR102 SealJet.
WAS GP NBR
Materiál: NBR
Provozní teplota: -40 °C až +80 °C (max. 100 °C)
Obvodová rychlost: ≤ 12 m/s
Pracovní tlak: ≤ 0,5 bar
Pro znečištěná vnější prostředí. Pro aplikace bez zvýšených nároků na teplotu nebo chemickou
odolnost.
VIAS GP FPM
Materiál: FPM (FKM)
Provozní teplota: -30 °C až +170 °C (max. 200 °C)
Obvodová rychlost: ≤ 35 m/s
Pracovní tlak: ≤ 0,5 bar
Pro znečištěná vnější prostředí. Pro aplikace s vyššími
nároky n a teplotu a chemickou odolnost. Pružinka
je vyrobena z nerez oceli.
SIAS GP SI
Materiál: SI
Provozní teplota: -50 °C až +130 °C (max. 150 °C)
Obvodová rychlost: ≤ 35 m/s
Pracovní tlak: ≤ 0,5 bar
Pro znečištěná vnější prostředí. Pro aplikace s vyššími
nároky na teplotu a chemickou odolnost. Silikonová
gufera jsou vhodná pro potravinářství.
|
|
Tlaková gufera typ SY
Provedení SY je vhodné pro utěsňování pracovních prostředí s rozdílným
tlakem až do 10 bar v závislosti na obvodové rychlosti hřídele.
Alternativní označení: BABSL.
WASY
Materiál: NBR
Provozní teplota: -40 °C až +100 °C
Obvodová rychlost: ≤ 10 m/s
Pracovní tlak: ≤ 10 bar
Pro aplikace bez zvýšených nároků na teplotu
a chemickou odolnost. Pro aplikace s rozdílným tlakem až do 10 bar.
VIASY
Materiál: FPM (FKM)
Provozní teplota: -30 °C až +200 °C
Obvodová rychlost: ≤ 10 m/s
Pracovní tlak: ≤ 10 bar
Pro aplikace s vyššími nároky na teplotu a chemickou odolnost. Pro aplikace s rozdílným tlakem až do 10 bar.
|
|
Gufera s pouzdrem typ B
Provedení B představuje standardní typ gufera, které je ale opatřeno
kovovým pouzdrem. Kovové vnější pouzdro zaručuje pevné a přesné
uložení a zvyšuje montážní odolnost.
Alternativní označení: B1, DR201 SealJet. B1SL, DR202 SealJet.
WB
Materiál: NBR
Provozní teplota: -40 °C až +100 °C
Obvodová rychlost: ≤ 12 m/s
Pracovní tlak: ≤ 0,5 bar
Pro čistá vnější prostředí. Pro teplotně a chemicky
nenáročné aplikace. Gufero má zvýšenou montážní
odolnost a vyšší přesnost uložení.
WBS
Materiál: NBR
Provozní teplota: -40 °C až +100 °C
Obvodová rychlost: ≤ 12 m/s
Pracovní tlak: ≤ 0,5 bar
Pro nečistá vnější prostředí. Pro teplotně a chemicky
nenáročné aplikace. Gufero má zvýšenou montážní odolnost a vyšší přesnost uložení.
|
|
Gufera s pouzdrem a výztuhou typ C
Provedení C představuje standardní typ gufera, které je ovšem opatřeno
kovovým pouzdrem a výztuhou. Kovové vnější pouzdro zaručuje pevné
a přesné uložení. Kovová vložka dává těsnění větší tuhost.
Alternativní označení: B2 B2SL
WC
Materiál: NBR
Provozní teplota: -40 °C až +100 °C
Obvodová rychlost: ≤ 12 m/s
Pracovní tlak: ≤ 0,5 bar
Pro čistá vnější prostředí. Pro teplotně a chemicky
nenáročné aplikace. Gufero má zvýšenou montážní odolnost a vyšší přesnost uložení.
WCS
Materiál: NBR
Provozní teplota: -40 °C až +100 °C
Obvodová rychlost: ≤ 12 m/s
Pracovní tlak: ≤ 0,5 bar
Pro nečistá vnější prostředí. Pro teplotně a chemicky
nenáročné aplikace. Gufero má zvýšenou montážní odolnost a vyšší přesnost uložení.
|
|
Gufera bez pružinky typu "O"
U provedení "O" není těsnicí břit osazen pružinkou a gufero tedy těsní bez
pomoci pružinového přítlaku. Typ "O" je určen pro méně náročné aplikace
s nulovým rozdílovým tlakem těsněných médií.
Alt. ozn.: WAO = BAOF NBR, RZV WBO = MZV, B1OF NBR, DR203 NBR SealJet.
WAO
Materiál: NBR
Provozní teplota: -40 °C až +100 °C
Obvodová rychlost: ≤ 12 m/s
Pracovní tlak: ≤ 0 bar
Pro čistá vnější prostředí. Pro méně náročné aplikace
s nulovým rozdílovým tlakem těsněných médií.
WBO
Materiál: NBR
Provozní teplota: -40 °C až +100 °C
Obvodová rychlost: ≤ 12 m/s
Pracovní tlak: ≤ 0 bar
Pro čistá vnější prostředí. Pro méně náročné aplikace
s nulovým rozdílovým tlakem těsněných médií. Gufero
má zvýšenou montážní odolnost a přesnost uložení.
|
|
Gufera s hydrodynamickým žebrováním břitu
Hydrodynamické žebrování na těsnící ploše břitu podporuje těsnící účinek
při ztížených provozních podmínkách. Šikmý směr žebrování je přizpůsoben
směru otáčení hřídele a žebrování napomáhá vracet zpět od břitu těsněné
médium do těsněného prostoru.
Gufera s žebrováním nabízíme pouze omezeně v rozměrech, které výrobce
poskytuje. Technické parametry gufer s hydrodynamickým žebrováním jsou
shodné se základním provedením bez žebrování.
WAC G DL
Materiál: SI
Provozní teplota: -50 °C až +130 °C (max. 150 °C)
Obvodová rychlost: ≤ 35 m/s
Pracovní tlak: ≤ 0,5 bar
WAH G DP
Materiál: SI
Provozní teplota: -50 °C až +130 °C (max. 150 °C)
Obvodová rychlost: ≤ 35 m/s
Pracovní tlak: ≤ 0,5 bar
WAT GP DL
Materiál: SI
Provozní teplota: -50 °C až +130 °C (max. 150 °C)
Obvodová rychlost: ≤ 35 m/s
Pracovní tlak: ≤ 0,5 bar
WAU GP DP
Materiál: SI
Provozní teplota: -50 °C až +130 °C (max. 150 °C)
Obvodová rychlost: ≤ 35 m/s
Pracovní tlak: ≤ 0,5 bar
|
|
Vlastnosti materiálů
NBR (nitril butadien)
Odolnost vůči: maziva, minerální oleje, tlakové kapaliny HFA, HFB a HFC, voda,
glykol, petrolej, technický benzín, alifatické uhlovodíky, rostlinné oleje, tuky.
Provozní teplota -40 až +100 °C.
FPM (viton, fluorkaučuk)
Odolnost vůči: minerální oleje, vysoko aditivované převodové oleje, alifatické
a aromatické uhlovodíky, kyseliny, široké spektrum chemikálií, ozon, stárnutí,
povětrnostní vlivy.
Provozní teplota -30 až +200 °C.
SI (silikon)
Částečná odolnost minerálním olejům, ozonu, stárnutí a povětrnostním vlivům.
Zachovává pružnost i při nízkých teplotách. Vhodný do potravinářství.
Provozní teplota -50 až +150 °C.
Volba vhodné pryže, z které je gufero vyrobeno, závisí:
- na typu těsněného média a jeho teplotě
- na obvodové rychlosti utěsňované hřídele
Tabulka teplotní a chemické odolnosti gufer z nabízených pryží
Maximálně přípustná obvodová rychlost pro jednotlivé typy pryží
Požadavky na hřídel a úložný prostor
Materiál hřídele
Doporučuje se hřídel z oceli a v místě styku tvrzení povrchu kalením. Pro hřídel
se nedoporučují materiály se špatnou tepelnou vodivostí.
Tvrdost hřídele
Aby nedošlo k nadměrnému opotřebení, musí mít povrch hřídele v místě styku
s těsnicím břitem gufera tvrdost alespoň 45 HRC při rychlostech v >1 m/s.
Vrstva vytvořená kalením, cementováním nebo nitridováním musí mít tloušťku
nejméně 0,3 mm.
Tvrdost hřídele minimálně 60 HRC je nutné volit při rychlostech v >4 m/s, při
utěsňování znečištěných kapalin nebo při utěsňování v prašném prostředí.
V korozním prostředí nebo dochází-li k ulpívání zplodin tepelného rozkladu
utěsňované kapaliny v těsnicí spáře, doporučuje se hřídel chromovat v tloušťce
0,02-0,1 mm a leštit.
Drsnost hřídele
Na hřídeli nesmí zůstat stopy po opracování (drážka apod). Drsnost povrchu
hřídele by měla být při obvodové rychlosti v < 4 m/s v rozmezí Ra 0,4-0,8 µm.
Mezní úchylka hřídele by měla být v rozsahu h8 až h11. Hranu hřídele je nutno
srazit nebo zaoblit.
Úložný prostor
Utěsnění kapaliny v úložném prostoru je dosaženo přesahem mezi vnějším
průměrem gufera a dírou. Mezní úchylka díry musí být v rozmezí tolerance H8.
Drsnost povrchu může být v rozmezí Ra 1,6-6,3 µm. Pro usnadnění montáže se
doporučuje sražení hran. Minimální hloubka válcové části díry má být alespoň
0,85 x výška gufera. Celková hloubka díry (včetně sražené hrany) by se měla
rovnat výšce gufera + 0,3 mm.
Tabulky tolerance souososti a házivosti hřídele naleznete v přiložených souborech.
Instalace
Pravidla instalace jsou vždy uvedena u popisu konkrétního typu gufera.
