Taper Bush

Kuželová  upínací pouzdra TB (Taper Bush)  slouží  k upínaní  TB řemenic
nebo jiných prvků s TB nábojem na  hřídel. Při montáži  se  pouzdro vloží
do  náboje  a  volně, pouze ručně, se do nalícovaných  otvorů našroubují
montážní šrouby. Tento komplet  se usadí na hřídel  tak, aby  pero lehce
vjelo do drážky. Střídavým utahováním  montážních  šroubů se  pouzdro
vtlačí do  náboje a  pevně uchytí  na hřídeli.  Pouzdra TB je možno použít
i  na hřídelích bez drážky  bez použití  zajišťovacího pera. Sníží se tím  ale
velikost maximálního přenášeného krouticího momentu.
Filtr produktů
skrýt filtr
Skupina zboží
Název zboží
Dostupnost
Cena
Šířka
Počet

není skladem
119,79 Kč144,95 Kč vč. DPH
ks
není skladem
119,79 Kč144,95 Kč vč. DPH
ks
není skladem
135,44 Kč163,88 Kč vč. DPH
ks
1 ks
81,88 Kč99,07 Kč vč. DPH
ks
4 ks
92,77 Kč112,25 Kč vč. DPH
ks
3 ks
81,88 Kč99,07 Kč vč. DPH
ks
22 ks
92,77 Kč112,25 Kč vč. DPH
ks
není skladem
123,54 Kč149,48 Kč vč. DPH
ks
2 ks
191,26 Kč231,42 Kč vč. DPH
ks
3 ks
81,88 Kč99,07 Kč vč. DPH
ks
3 ks
92,77 Kč112,25 Kč vč. DPH
ks
20 ks
123,54 Kč149,48 Kč vč. DPH
ks
2 ks
191,26 Kč231,42 Kč vč. DPH
ks
7 ks
138,13 Kč167,14 Kč vč. DPH
ks
1 ks
221,20 Kč267,65 Kč vč. DPH
ks
není skladem
257,28 Kč311,31 Kč vč. DPH
ks
6 ks
81,88 Kč99,07 Kč vč. DPH
ks
6 ks
92,77 Kč112,25 Kč vč. DPH
ks
15 ks
195,00 Kč235,95 Kč vč. DPH
ks
1 ks
191,26 Kč231,42 Kč vč. DPH
ks

Pouzdro TB

                Typ A                                                      Typ B

        Pouzdra 1008 - 3030                              Pouzdra 3525 - 5050


2208.png 2211.png
2207.png 2210.png
2209.png 2212.png



Mezi typem A a B (2 nebo 3 upínací šrouby) nelze vybírat. Tvar pouzdra
je předem daný dle jeho velikosti.



Konstrukce, provedení, značení

Každá TB řemenice nebo jiný prvek upínaný TB pouzdrem obsahuje ve
svém  označení  č. TB pouzdra,  kterým  se  upíná. Každé  č. pouzdra se
vyrábí  ve variantách pro různé  průměry hřídelí. Označení konkrétního
upínacího  pouzdra  tedy vždy obsahuje  své  číslo + průměr hřídele, na
kterou je možné pouzdro nasadit. Například TB 1210 - 20.



Návod na montáž a demontáž upínacích pouzder TB

Montáž

  1. Před montáží  je nutno  očistit a odmastit všechny dosedací
    plochy a závity.
  2. Namažte závity, pouzdro vložte do řemenice a usaďte ho do
    správné polohy.
  3. Lehce zašroubujte šrouby do vzniklých nalícovaných otvorů.
  4. Nyní celý komplet usaďte na hřídel tak, aby pero lehce vjelo
    do drážky.
  5. Utáhněte šrouby předepsaným utahovacím momentem.
  6. Po krátké době provozu (0,5-1 hod.) překontrolujte  utažení.



Demontáž

  1. Vyšroubujte šrouby z montážních otvorů a našroubujte je do
    demontážních otvorů.
  2. Současným utahováním šroubů uvolněte řemenici z pouzdra.
  3. Pouzdro stáhněte z hřídele.

Mezikroužky TB

Mezikroužek umožňuje upnout na hřídel komponent s běžnou válcovou
dírou pomocí kuželového upínacího pouzdra TB.



Montáž

Při  montáži  se  mezikroužek nasadí na  pouzdro TB  a  do  nalícovaných
otvorů  se  lehce našroubují  montážní  šrouby pouzdra.  Tento  komplet
se  vloží  do  válcového  náboje  upínaného  prvku  a  zároveň  nasadí  na
hřídel  tak,   aby   pojistná  pera  pouzdra  i  mezikroužku  volně  vjela  do
drážek.   Střídavým  utahováním  montážních  šroubů  se  pouzdro  vtlačí
do mezikroužku. Vzniklé radiální síly celý komplet pevně uchytí na hřídeli.

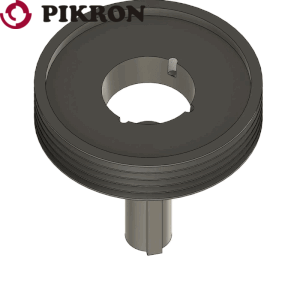

Montáž/Demontáž pouzdra TaperBush (TB)
