Variátorové klínové řemeny

Variátorové klínové řemeny jsou speciálním typem klínového řemene, který je navržen tak, aby umožnil variabilní přenos výkonu mezi dvěma rotačními komponentami, jako jsou hřídele nebo válečky. Tento typ řemene má konstrukci umožňující změnu efektivního průměru, čímž se mění přenosný moment a rychlost.



Filtr produktů
Skrýt filtr
Název zboží
Značka
Dostupnost
Cena
Počet

BANDO
Skladem 3 ks
330,10 Kč399,42 Kč vč. DPH
ks
GATES
U výrobce po 28.10.2024Obvyklá doba dodání.
849,36 Kč1027,73 Kč vč. DPH
ks
-
Skladem 3 ks
668,31 Kč808,66 Kč vč. DPH
ks
GATES
U výrobce po 28.10.2024Obvyklá doba dodání.
899,78 Kč1088,73 Kč vč. DPH
ks
GATES
U výrobce po 28.10.2024Obvyklá doba dodání.
949,77 Kč1149,22 Kč vč. DPH
ks
GATES
U výrobce po 28.10.2024Obvyklá doba dodání.
999,55 Kč1209,46 Kč vč. DPH
ks
GATES
U výrobce po 28.10.2024Obvyklá doba dodání.
938,46 Kč1135,54 Kč vč. DPH
ks
GATES
Skladem 1 ks
879,02 Kč1063,61 Kč vč. DPH
ks
GATES
U výrobce po 28.10.2024Obvyklá doba dodání.
676,14 Kč818,13 Kč vč. DPH
ks
GATES
U výrobce po 28.10.2024Obvyklá doba dodání.
649,33 Kč785,69 Kč vč. DPH
ks
GATES
U výrobce po 28.10.2024Obvyklá doba dodání.
929,06 Kč1124,16 Kč vč. DPH
ks
GATES
Skladem 1 ks
776,20 Kč939,20 Kč vč. DPH
ks
GATES
U výrobce po 28.10.2024Obvyklá doba dodání.
1388,00 Kč1679,48 Kč vč. DPH
ks
GATES
Skladem 1 ks
799,16 Kč966,98 Kč vč. DPH
ks
GATES
U výrobce po 28.10.2024Obvyklá doba dodání.
1139,17 Kč1378,40 Kč vč. DPH
ks
GATES
U výrobce po 28.10.2024Obvyklá doba dodání.
878,22 Kč1062,65 Kč vč. DPH
ks
GATES
U výrobce po 28.10.2024Obvyklá doba dodání.
1256,36 Kč1520,20 Kč vč. DPH
ks
GATES
U výrobce po 28.10.2024Obvyklá doba dodání.
825,12 Kč998,40 Kč vč. DPH
ks
GATES
U výrobce po 28.10.2024Obvyklá doba dodání.
924,38 Kč1118,50 Kč vč. DPH
ks
GATES
U výrobce po 28.10.2024Obvyklá doba dodání.
1322,16 Kč1599,81 Kč vč. DPH
ks

Variátorové klínové řemeny

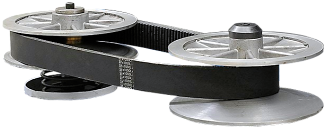

Variátorovými řemeny se osazují pohony a převodovky s plynulou změnou
otáček.  Variátorové  řemenice   jsou  schopny,  díky vůči  sobě  pohyblivým
bočnicím, měnit  průměr opásání řemenu a  tím i převodový poměr celého
pohonu.  Vzájemný pohyb bočnic se provádí ručně, odstředivě mechanicky
nebo  elektronicky.  Řemeny se vyrábí v  řezaném  provedení  se  zesílenou
konstrukcí  proti  příčnému namáhání. Tím je  dosažena  výborná flexibilita
a příčná tuhost v řemenicích i při  průběžných změnách  průměru opásání.



Řemeny jsou vhodné  pro  všechny   pohony  s  požadavkem  na  plynulou
změnu otáček v závislosti na velikosti přenášeného výkonu.  Například pro
obráběcí  stroje,  dopravní  prostředky  (skútry,  čtyřkolky)  a  zemědělskou
a zahradní techniku.




Měření a označování řemenů podle
různých norem

Variátorové řemeny  se  celosvětově  vyrábí  podle 3 různých norem.  A  v  každé
normě  je předepsané  jiné označení řemenů.  Jak se  tedy v různých označeních
vyznat?

Norma DIN 7719/1

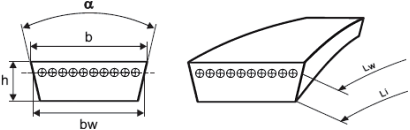

Profil  řemenu je označen  jeho vnějšími  rozměry b x h v mm .  Délka řemenu je
uváděna v Li (vnitřní obvod) v mm. Úhel  boků je v rozmezí 24° až 30° dle profilu.
Příklad označení: 26 x 8 x 1000 Li

Norma ISO 1604
Profil řemenu  je označen písmenem "W" a číslem,  které udává výpočtovou šířku
bw v mm.  Délka  řemenu  je  uváděna v Lw  (výpočtový obvod) v mm.  Úhel boků
je v rozmezí 24° až 30° dle profilu.
Příklad označení: W25 1000    (což je vlastně 26 x 8 x 962 Li dle DIN)

Norma US Standard RMA/MPTA
Profil řemenu  je označen 4-číslím.  První 2 čísla uvádějí  šířku b v 1/16 palce. Další
2 čísla uvádějí úhel boků profilu.  Na konci označení  za oddělujícím písmenem "V"
je uvedena délka řemenu  v Lw (výpočtový obvod)  v 1/10 palce  (palec = 2,54 mm).
Příklad označení: 3226V603   =   W50 1530 dle ISO   =   52 x 16 x 1455 Li dle DIN
