Konstrukce, provedení, značení
Řemenice se vyrábí v určitém, předem stanoveném tvaru (provedení)
a materiálu. Technické informace o každé konkrétní nabízené řemenici
naleznete v našem katalogu nebo na e-shopu v detailu zboží.
Typy nábojů
|
Pro pouzdro TB
Standardně nabízíme řemenice s nábojem připraveným pro kuželové upínací pouzdro
TB (Taper Bush). Pouzdro je třeba objednat
zvlášť, podle konkrétního průměru hřídele.
- Průměry 63 až 630 mm
- Šířky 50, 80, 100, 125, 160, 200 mm
|
 |
Řemenice s plným nábojem nenabízíme
Upínání náboje pro pouzdro TB Taper Bush
Řemenice má v náboji připraven kuželový otvor pro konkrétní číslo TB
pouzdra. Každé číslo pouzdra se vyrábí ve více variantách pro různé
průměry hřídelí. Při objednávce TB pouzdra, je tedy nutné znát jeho číslo
(součást názvu TB řemenice) a průměr hřídele, na kterou bude pouzdro
nasazeno. Např. označení pouzdra TB2012-25 označuje č. pouzdra 2012
a průměr hřídele 25 mm, na kterou je možno pouzdro s řemenicí nasadit.
Při montáži se pouzdro vloží do náboje a volně, pouze ručně, se do
nalícovaných otvorů našroubují montážní šrouby. Tento komplet se
usadí na hřídel tak, aby pero lehce vjelo do drážky . Utahováním šroubů
se pouzdro vtlačí do náboje a pevně uchytí na hřídeli. Pouzdra TB je
možno použít i na hřídelích bez drážky bez použití zajišťovacího pera.
Sníží se tím ale velikost maximálního přenášeného krouticího momentu.

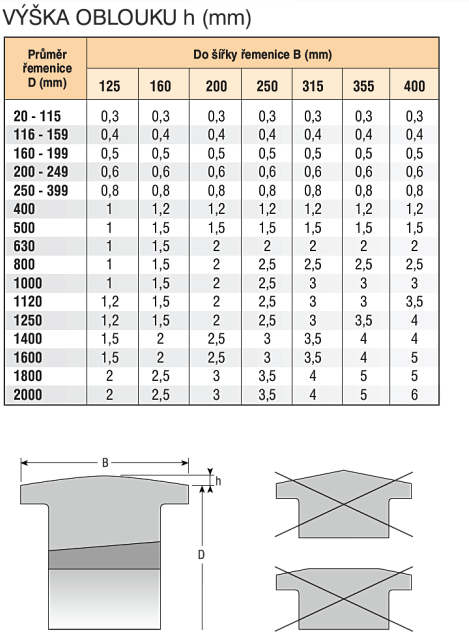

Zaoblení řemenic
Aby měl řemen snahu stále se držet na středu řemenice a nesjížděl z ní,
musí být styčné plochy řemenic zaobleny (bombírování). Klenutí nesmí
být hranaté nebo tupě kuželovité. Výška oblouku "h" závisí na průměru
a šířce řemenice. Doporučenými materiály pro výrobu řemenic jsou
šedá litina nebo ocel.
Při osazování řemenice by mělo být také dodrženo pravidlo, že řemen je
o 20 mm užší, než šíře řemenice. Ve speciálních případech může být
tento rozměr zredukován na 10 mm.
Ploché řemenice nabízíme pouze v provedení s nábojem pro pouzdro TB.
Dodací doba u položek, které nejsou skladem, se pohybuje v rozmezí od
1 - 4 týdnů.
